靜止式進相器主要是采用交—交變頻器，將 50HZ的工頻電壓轉變與(yu) 電動機轉子電流同頻的低頻電壓附加在電動機的轉子回路，並使該附加電壓滯後轉子電流90°，達到電動機轉子側(ce) 串接電容器的效果。這個(ge) 附加電壓是由50HZ的基波組成。圖1為(wei) 轉子電流、附加電壓、附加等效電壓的關(guan) 係圖。

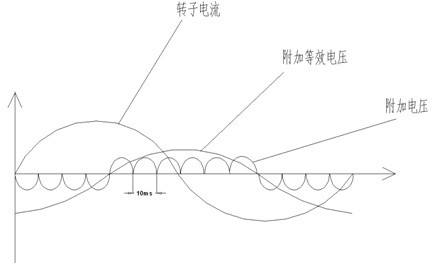

圖1 轉子電流、附加電壓、附加等效電壓的關(guan) 係圖

　　交—交變頻器工作原理圖

　　從(cong) 圖1我們(men) 可以看到，附加電壓跟隨轉子電流變化，並且滯後轉子電流90°，為(wei) 了達到這個(ge) 目的，我們(men) 必須對轉子電流進行監測，才能達到我們(men) 的控製要求。圖2是交—交變頻器的原理圖。CT1、CT2、CT3是隔離型霍爾電流傳(chuan) 感器，用以檢測電動機轉子電流，SCR1—SCR12共十二隻可控矽，L1—L6六隻電抗器和變壓器TC組成了交—交變頻器。

圖2 交—交變頻器的原理圖

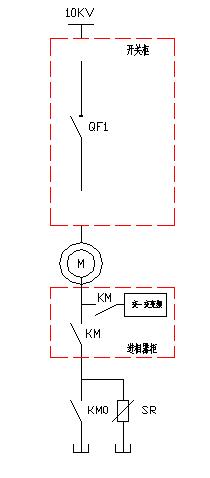

　　在圖2中，KM2、KM3為(wei) 互鎖式工作交流真空接觸器，在未進相之前，由KM3的常開觸頭將電機的轉子回路與(yu) 起動櫃相連，但進相之後，由KM2的常開觸點將電機的轉子回路轉換到進相器控製回路。

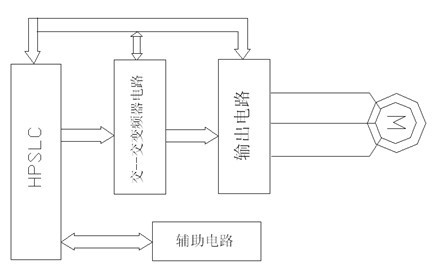

　　HPSLC專(zhuan) 用邏輯控製器，它是進相器的心髒部件之一。HPSLC是以單片機控製為(wei) 核心，組成回路係統並控製進相器的各種信號單元，以實現進相器的各種功能特性。

　　交—交變頻器

　　由可控矽組成的三相變頻電路，以實現工頻50HZ電壓與(yu) 電動機轉子低頻電流之間的轉換，為(wei) 電動機轉子提供一個(ge) 滯後轉子電流90°的同頻電壓。

　　輸出電路

　　由交流接觸器KM2、KM3和電流傳(chuan) 感器組成的三相輸出電路，將三相變頻電路輸出的電壓信號送到電動機轉子回路。同時對電動機轉子電流進行檢測，為(wei) HPSLC提供電動機轉子的實時低頻電流信號。

　　輔助電路圍繞著進相器的操作、顯示、外圍控製等一係列輔助功能而設計的電路。

　　特性:

　　1.本產(chan) 品結構形式為(wei) 無觸點式工作，進相效果隨電動機負載變化自動調節，不怕灰塵，很容易與(yu) 電動機達到最佳配合，克服了旋轉式進相機的很多缺點。

　　2.本產(chan) 品能使電動機功率因數大幅提高，降低電機定子電流，即能有效地減少電動機供電線路的電壓損失及電力損耗，節約有功功率。

　　3.本產(chan) 品采用與(yu) 起動櫃聯鎖方式，進相操作必須在起動櫃運行的條件下進行，起動櫃停止運行後，進相器立即自動退相，能更好的保護電機和進相器的長期可靠運行。

　　4.本產(chan) 品采用交—交變頻與(yu) 微機控製技術，真正做到無環流係統，使設備本身的能耗降低到最小，同時為(wei) 了設備在運行使用的過程中可靠工作，特設有環流檢測和控製功能。

　　5.本產(chan) 品采用智能化技術，通過遠程控製能自動進相與(yu) 自動退相，具有自動故障診斷與(yu) 退相功能，並且能自動將電動機轉子回路切換到短接運行狀態。

　　6.本產(chan) 品全部采用電力電子器件，使用壽命長，安全可靠，維護費用低。

　　7.本產(chan) 品采用的接線方式可以保證設備安裝與(yu) 調試或者維護過程中不會(hui) 影響到電動機的正常運行。

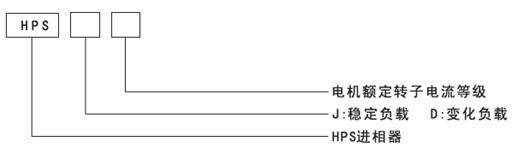

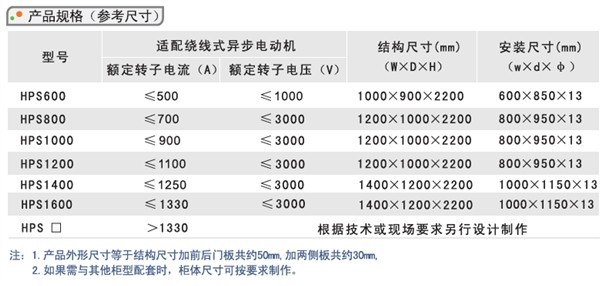

　　技術指標

　　1、具有兩(liang) 種控製方式，集中控製：由上位機進行控製;機旁控製;

　　2、防護等級：IP30;

　　3、進相後可使交流繞線式異步電動機的功率因數達到0.95以上，無功功率下降60%以上;

　　4、進相後電機定子電流下降15%~20%左右，節約銅耗、線損20-30%，並顯著降低定子的溫升，提高電機的使用壽命

　　正常工作條件

　　1、周圍空氣溫度上限不超過+40℃，下限不低於(yu) —25℃;大氣相對濕度不超過85%;

　　2、安裝地點無顯著地搖動與(yu) 衝(chong) 擊振動;海拔高度不超過2千米，特殊情況另議;

　　3、在無爆炸危險地介質中，且介質中無足以腐蝕金屬盒破壞絕緣的氣體(ti) 與(yu) 塵埃(包括導電塵埃);

　　執行標準

　　電氣控製設備 GB/T3797-2005

　　低壓成套開關(guan) 設備和控製設備 GB/T14048. 1-2006: IEC947-1 : 2005

　　GB7251 . 1-2005 : IEC439 : 1992

　　Q/XD01-2007
