公司引進消化美國艾默生公司的電力電子技術，研發生產(chan) 的GBRQ係列高壓變頻軟起動器。它采用SPWM(Sinusoidal PWM)控製技術，是將三相固定電壓和頻率的電能輸入(10kV或6kV，50Hz)轉化為(wei) 可調電壓和頻率的電能輸出的交流電氣傳(chuan) 動設備，用於(yu) 高壓交流感應電動機的起動，可以通過采用V/F控製模式或矢量控製模式，將電機拖動至工頻轉速，切換到工頻運行。利用幹式變壓器短時過載能力強的特點而減少了幹式變壓器的額定容量，節省了增容改造費用和綜合投資費用，節約了成本。
-

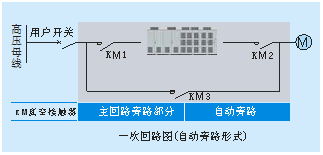

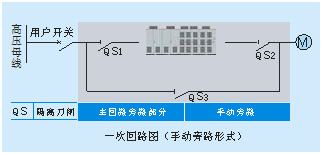

產(chan) 品概述原理及特性型號定義(yi) 及選型說明技術參數一次方案

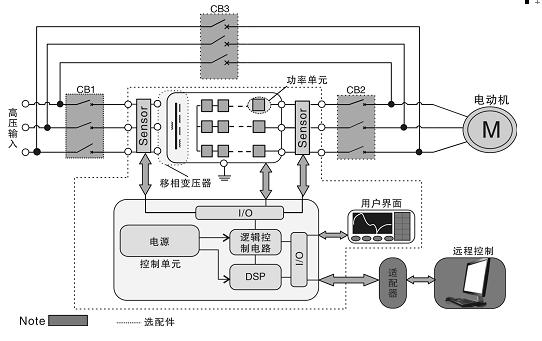

工作原理:
高壓變頻軟起動器由移相變壓器、24/10KV(15/6KV)個(ge) 單相H橋逆變器(三相輸入單相輸出的功率單元)及控製係統組成，通過把每個(ge) 功率單元的交流輸出串聯起來，實現10KV(6KV)中壓輸出。
• 移相變壓器用於(yu) 將一次側(ce) 高壓變換為(wei) 各功率單元所需要的多組二次側(ce) 電壓，同時實現一次側(ce) 與(yu) 二次側(ce) 線電壓的相位偏移和電氣隔離，減小一次側(ce) 諧波。移相變壓器的二次側(ce) 繞組一般采用延邊三角形接法，各繞組間有固定的相位差，形成多脈衝(chong) 整流方式，使變壓器二次側(ce) 各繞組(即功率單元輸入)的諧波電流相互抵消，不反映到一次側(ce) ，從(cong) 而顯著改善了網側(ce) 的電流波形，消除高壓變頻軟起動器對電網的諧波汙染。
• 高壓變頻軟起軟起動器的輸出側(ce) 電壓由各功率單元的輸出電壓串聯形成，功率單元分為(wei) 三組，每組由數量相同的功率單元串聯為(wei) 一相(6kV每相5個(ge) 功率單元，10kV每相8個(ge) 功率單元)。每個(ge) 功率單元的輸出均為(wei) 等幅PWM電壓波形，各單元輸出相互間有確定的相位偏移，串聯疊加後在高壓變頻軟起動器輸出側(ce) 構成正弦階梯狀PWM波形。
• 每個(ge) 功率單元的開關(guan) 頻率可以較低，但高壓變頻軟起動器輸出側(ce) 電壓的等效開關(guan) 頻率卻較高，大大減小了高壓變頻軟起動器輸出的高次諧波。控製係統根據設計的載波PWM控製算法，適時控製各功率單元的逆變器輸出，得到頻率和幅值均可調的交流輸出電壓，實現電動機的變頻軟起動控製。
特性:
關(guan) 鍵器件選用國際知名廠家的高品質器件，執行高標準器件降額設計，設備更可靠。
專(zhuan) 利設計的變壓器，可利用控製電源通過變壓器自身繞組對功率單元充電，減少合閘時對變壓器的衝(chong) 擊。相比某些品牌采用高壓預充電或**者采用外加變壓器/調壓器的設計更可靠。
控製電源三級冗餘(yu) ，其中一路控製電源來自高壓供電回路，相比控製電源采用兩(liang) 路低壓回路加UPS供電的普通方案更加可靠，保證變頻器不間斷工作。即使在控製電源和高壓同時掉電時，小的後備電池(或超級電容)也保護變頻器不失控，係統更加安全，小的後備電池(或超級電容)比UPS的維護更加簡單容易。
能夠適應惡劣的輸入電壓波動，可以在-45%～+15%輸入電壓範圍內(nei) 工作。而某些品牌隻能保證輸入電壓跌落30%時正常工作。
具有瞬間掉電不停機功能，在輸入電源發生瞬時降壓或停電的情況，變頻器不停機。在電源電壓恢複後立即重新加速，並恢複原狀。
獨特的散熱、防塵設計，功率單元過熱保護整定值高達100℃，最高工作環境溫度可達55℃。
主回路大容量設計，可達到150%的過載能力。
主控係統采用三核控製架構，相比采用PLC作邏輯，運算速度更快，抗幹擾能力更強，係統更可靠。
主控板采用8層PCB板設計，比4層主控板抗擾性更優(you) 。
主控與(yu) 功率單元采用塑料光纖通訊，比采用普通玻璃光纖，撓性更高，通訊更可靠
具有過壓、過流、過載、過溫、欠載等完善的保護功能，某些保護使能和保護動作點開放給用戶，用戶可根據實際需要來設定。提供8個(ge) 用戶自定義(yi) 故障保護
通過了CE認證和“國家電控配電設備質量監督檢驗中心” 10kV/1000kW以上容量輸出高壓變頻器型式試驗
具有無速度傳(chuan) 感器/有速度傳(chuan) 感器控製模式，能夠實現轉矩控製，可實現轉矩控製和閉環控製切換，使得變頻器的啟動和製動更加平穩可靠。
控製精度高，速度控製精度可達0.05%，調速範圍1：100，轉矩響應小於(yu) 150ms，轉矩控製精度±3%。
能夠實現無障礙飛速啟動，加速曲線可設置為(wei) S加減速。
具有直流製動，勵磁製動功能，能夠快速實現製動，快速準確停機。
能夠自動辨識電機參數。
內(nei) 置閉環控製(PID)功能。
輸入電流為(wei) 正弦波，達到IEEE-519(1992)所規定的高次諧波電流輸出限製標準，無需輸入濾波。
功率因數大於(yu) 0.95，無需要功率補償(chang) 。
通過空間矢量和注入諧波分量，提高直流電壓利用率同時改善輸出波形質量，輸出接近正弦波，無需輸出濾波，輸出電纜長度幾乎沒有限製。
專(zhuan) 業(ye) 的變壓器設計，更低的銅損和鐵損，整機效率高達97%。
具備調試模式，在不連接高壓輸入情況下利用380V低壓電通過輸入移相變壓器的輔助繞組升至10kV/6kV，進行主功率的空載調試。
強大的後台調試軟件可大大縮短調試時間。
輸出輸出端子可編程，能夠方便的實現用戶要求的功能
大型彩色觸摸屏，中文畫麵，操作簡單快捷，運行狀態一目了然。
通過現場總線選件用戶可方便地實現設備級和工廠級的計算機自動化監控和管理。
控製板采用插框式結構
變頻器的功率單元為(wei) 模塊化設計，所有單元可以互換，采用抽屜式結構
故障自診斷功能，方便快捷的定位故障
-
-
6kV高壓變頻軟起動器綜合技術指標
項目
指標
功率輸出
輸出線電壓範圍
0～6kV
輸出電壓諧波
額定輸出電壓時不大於(yu) 7％
最大輸出頻率（Hz）
120，（75Hz～120Hz隻運行在V/F模式下）
係統效率
大於(yu) 97 %
電流過載能力
110％～120％1分鍾，120％～150％額定電流3秒
功率輸入
電壓
額定3相，6kV；電壓波動範圍在±10％以內(nei) 可輸出額定功率；
輸入電壓在－10％～－45％範圍內(nei) 輸出功率降額，對應功率降額範圍0％～－35％
超出＋15％或－45％進行保護，高壓變頻軟起動器停機
電壓波形質量
電壓失衡率＜3％，THDu＜4％
輸入總電流諧波（THDi）
不大於(yu) 4％（額定輸出電壓條件下）
輸入功率因數
額定條件下大於(yu) 0.97
額定頻率
50Hz，波動範圍：±10％
係統特性
防護等級
IP30；風機組件為(wei) IP20
冷卻方式
強製風冷
噪音
不大於(yu) 80dB
10kV高壓變頻軟起動器綜合技術指標
項目
指標
功率輸出
輸出線電壓範圍
0～10kV
輸出電壓諧波
額定輸出電壓時不大於(yu) 4％
最大輸出頻率（Hz）
120，（75Hz～120Hz隻運行在V/F模式下）
係統效率
大於(yu) 97%
電流過載能力
110％～120％1分鍾，120％～150％額定電流3秒
功率輸入
電壓
額定3相，10kV；電壓波動範圍在±10％以內(nei) 可輸出額定功率；
輸入電壓在－10％～－45％範圍內(nei) 輸出功率降額，對應功率降額範圍0％～－35％；
超出＋15％或－45％進行保護，高壓變頻軟起動器停機
電壓波形質量
THDu＜4％
輸入總電流諧波（THDi）
不大於(yu) 4％（額定輸出功率條件下）
輸入功率因數
額定條件下大於(yu) 0.97
額定頻率
50Hz，波動範圍：±10％
係統
特性
防護等級
IP30；風機組件為(wei) IP20
冷卻方式
強製風冷
噪音
不大於(yu) 80dB
-
