將調壓器的高壓繞組串聯到電動機定子繞組，低壓繞組接入反並聯晶閘管，根據變壓變器原理，高壓繞組的端電壓Ub1=K×Ub2(K是變壓器的變比)。利用計算機控製技術根據起動要求連續調節低壓側(ce) 晶閘管的導通角，控製Ub2的變化，就能控製高壓繞組的端電壓Ub1。

　　電動機的端電壓: Ud=Us-Ur-Ub1

　　Us為(wei) 電源電壓，Ur為(wei) 電源內(nei) 阻的壓降。

　　起動時，QF先合上, KM斷開,通過控製晶閘管導通角,使調壓器兩(liang) 端電壓Ub1也逐步下降，從(cong) 而使電動機端電壓Ud逐步上升，電機轉矩逐步加大,轉速也逐步上升，使電動機平穩起動。起動完成，將KM閉合，電動機投入全壓運行。

　　通過控製電動機的端電壓實際上就控製了起動電流，當使起動電流為(wei) 2~3倍的額定電流(必要時可做到1.5左右)，就大大低於(yu) 全壓起動電流(5~7倍的額定電流)。從(cong) 而使起動時電網壓降大大減小，對電氣和機械設備的衝(chong) 擊也大大降低。

　　有特殊需要訂貨時請另聲明,將根據用戶要求調整。

　　當估計電流會(hui) 大於(yu) 3.5倍以上額定電流時，訂貨要注明重載型。

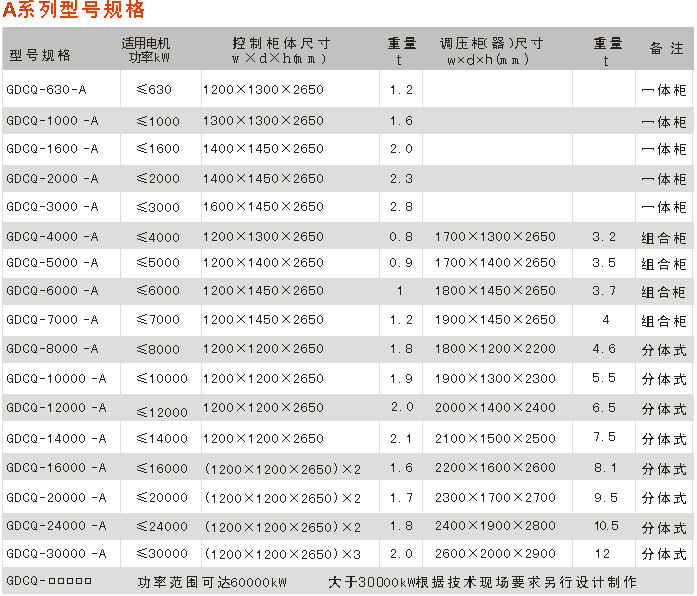

　　說明：

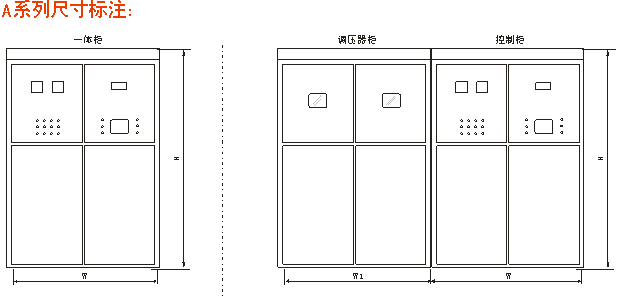

　　1、一體(ti) 櫃控製部分和變壓器在一個(ge) 櫃內(nei) ,含控製器,可控矽組件,調壓變壓器和短接開關(guan) ;

　　2、組合櫃由控製櫃和變壓器櫃組成,控製櫃含控製器,可控矽組件和短接開關(guan) ;

　　3、分體(ti) 式的變壓器在櫃外單獨放置,控製櫃含控製器,可控矽組件,短接開關(guan) 需要另配開關(guan) 櫃;

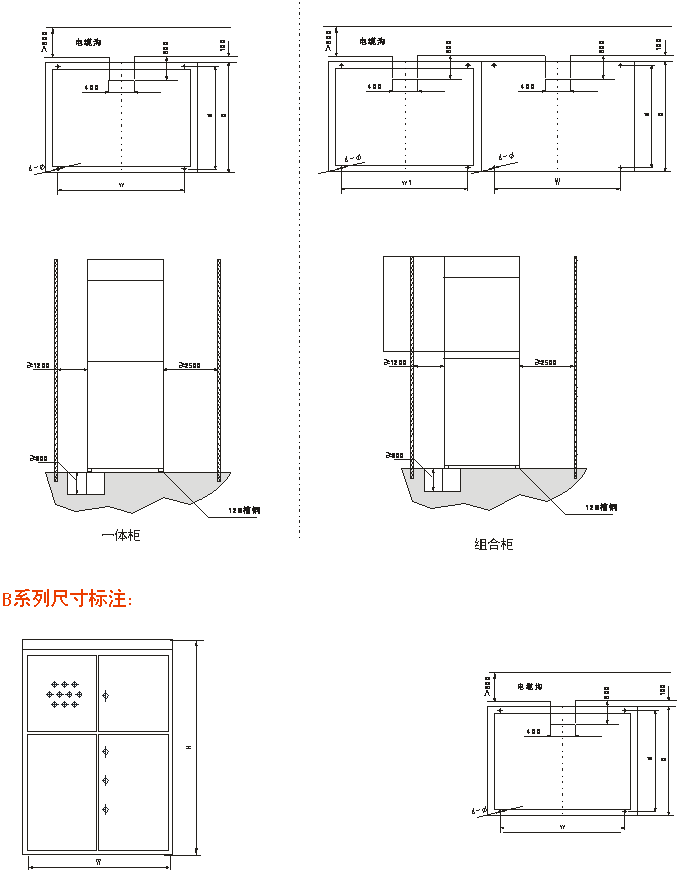

　　4、產(chan) 品外形總尺寸要在結構尺寸上另加前後門板厚度共約50mm，兩(liang) 端加隔板厚度共約30mm;

　　5、采用一拖多時需增加相應數量的隔離櫃;

　　6、根據用戶要求和配置不同，產(chan) 品尺寸和布置方式可根據實際情況調整。

　　7、當負載較重估計起動電流大於(yu) 3.5倍額定電流時,選型請注明重載型。

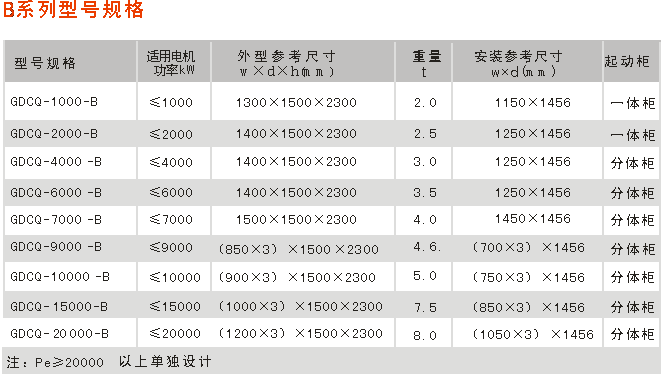

　　說明：

　　1、一體(ti) 櫃控製部分和自耦調壓器在一個(ge) 櫃內(nei) ,含控製器,可控矽組件,自耦調壓器和旁路開關(guan) ;

　　2、分體(ti) 櫃每相自耦調壓器為(wei) 一麵櫃，含控製器,可控矽組件,短接開關(guan) 需要另配開關(guan) 櫃;

　　3、產(chan) 品外形總尺寸要在結構尺寸上另加前後門板厚度共約50mm，兩(liang) 端加隔板厚度共約30mm;

　　4、采用一拖多時需增加相應數量的隔離櫃;

　　5、根據用戶要求和配置不同，產(chan) 品尺寸和布置方式可根據實際情況調整。

　　起停方式：軟起、直起、軟停、自由停止;

　　◎控製模式：智能、電壓斜坡、恒時、突跳;

　　◎操作方式：本櫃、外控、通訊遙控;

　　◎設置方式：1--液晶屏， 2--後台通訊;

　　◎通訊方式：RS485接口： Modbus通訊協議(默認);

　　◎起動突跳：50%～90%Ue,時間0.5～2秒(可調);

　　◎初始電壓：10%～80%Ue(可調);

　　◎起動電流倍數：1Ie～4Ie(可調);

　　◎起動、軟停時間：1～120S;

　　◎連續起動間隔：5～15分鍾(必要時可以小於(yu) 2分鍾);

　　◎冷卻方式：自然冷卻; ◎液晶屏顯示：起動電流、起動時間及故障信息等參數;

　　◎中文界麵(默認可選擇其它語種);

　　◎主回路工作壓：6kV～15kV;

　　◎操作電源：AC220V/50Hz 300VA;

　　◎防護等級：IP32。

　　使用環境條件

　　1、環境溫度：-20℃ 45℃;

　　2、空氣相對濕度不超過90%;

　　3、海拔高度不大於(yu) 2000m;(超過時可特殊設計)

　　4、地麵傾(qing) 斜度不大於(yu) 5°;

　　5、安裝地點無火災、爆炸危險、化學腐蝕及劇烈震動

　　注：若有特殊使用條件，請在訂貨時注明。
