GBT-MV係列高壓變頻器





詳細描述
原理及特性
型號定義及選型說明
技術參數

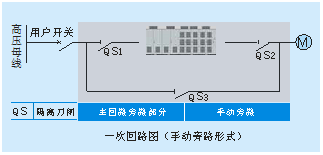

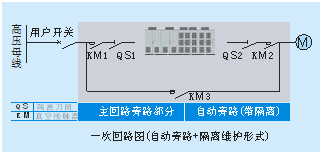

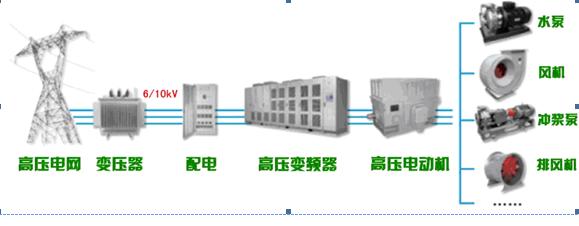

一次方案

　　一、 SBOBET利记電氣與(yu) 美國艾默生公司建立了戰略技術合作關(guan) 係，全麵引進了艾默生公司的電力電子技術為(wei) 一體(ti) 而開發的注重環保的IGBT高壓變頻器技術，研發生產(chan) 了SBOBET利记電氣GBT-MV係列高壓變頻器。控製係統采用先進的多核控製平台(2×DSP+1×FPGA)，高集成設計，功能強大，避免大量接插件。主控係統安裝在整體(ti) 屏蔽的機箱內(nei) ，提高了係統的抗幹擾能力。整體(ti) 係統采用多級電平SPWM控製，實現對高壓電動機的變頻調速驅動控製，切實發揮高壓電動機變速運轉的威力，為(wei) 提高設備的控製水平，滿足工藝控製要求，降低電機電耗有著積極的作用。

　　GBT-MV係列高壓變頻器屬電壓源型、高-高結構變頻器，采用單元串聯方式，利用移相疊加原理產(chan) 生近乎完美的正弦波，直接輸出6KV/10KV電壓，不需要任何輸出升壓裝置，可以直接驅動高壓電機。

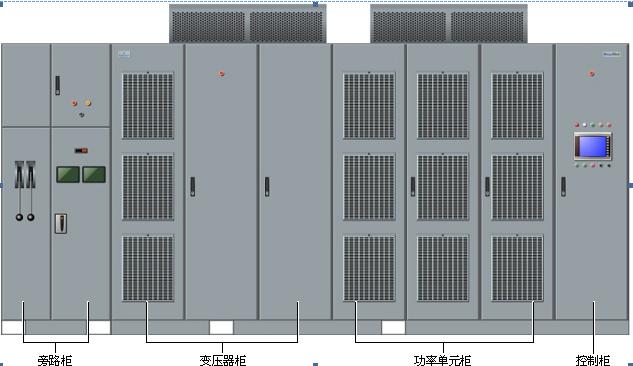

　　產(chan) 品外型
- 　　高壓變頻器係統由移相變壓器、24(15)個(ge) 單相H橋逆變器(三相輸入單相輸出的功率單元)及控製係統組成，通過把每個(ge) 功率單元交流輸出串聯起來，實現10kV(6KV)中壓輸出。

  　　GBT-MV係列高壓變頻器采用多單元串聯結構，功率單元的輸入為(wei) 移相變壓器形成的輸出繞組，前後兩(liang) 級單元首尾相連，最終Y型聯結結構，疊加輸出6KV/10KV。，

  　　產(chan) 品特點

  　　1、能夠適應惡劣的輸入電壓波動，可以在-45%～+15%輸入電壓範圍內(nei) 工作。而一些廠家隻能保證輸入電壓跌落 30～35%時正常工作。

  　　2、控製電源三級熱冗餘(yu) ，其中一路控製電源來自高壓供電回路，一路控製電源，取自外部供電;相比控製電源采用兩(liang) 路低壓回路加 UPS 供電的普通方案可靠性提高一個(ge) 數量級，保證變頻器不間斷工作。即使在控製電源和高壓同時掉電時，後備電池(或超級電容)也使得變頻器不失控，係統更加安全，實現控製電源熱冗餘(yu) 。後備電池(或超級電容)比 UPS 的維護更加簡單容易。

  　　3、獨特的散熱、防塵設計，功率單元過熱保護整定值高達 90℃，變頻器最高工作環境溫度可達 55℃。

  　　4、主控係統采用三核控製架構(雙 DSP+FPGA)，邏輯運算和算法運算分開，其運算速度更快，抗幹擾能力更強，係統更可靠。

  　　5、主控板采用 8 層 PCB 板設計，比4層主控板抗擾性更優(you) ;一些廠家大都采用2 層板，甚至單層板。

  　　6、產(chan) 品設計滿足比 IEC 標準要求更為(wei) 苛刻的指標，標準產(chan) 品就能夠在海拔高度至 3000m 的高原環境輸出 10kV 額定電壓。

  　　7、具備調試模式，在不連接高壓輸入情況下利用外部 380V 低壓電通過輸入移相變壓器的輔助繞組升至 10kV/6kV，進行主功率的空載調試，調試維護更簡單、安全。

  　　8、具有“黑匣子”功能，能記錄故障發生前兩(liang) 個(ge) 周波的故障實時信息，並在故障發生時，凍結故障發生前兩(liang) 個(ge) 周波的的核心電氣數據;同時可以存儲(chu) 5000條以上的告警和故障記錄，方便維護和故障診斷。

  　　9、I/O接口：開關(guan) 量輸入多達50多種組合可選，輸出多達30多種信號可選;模擬量輸入輸出均為(wei) 4路;模擬量輸出多達10多種信號可選，一些廠家大都采用I/O固化，輸入/輸出點不夠需用PLC擴展。

  　　10，全麵的抗幹擾：通過光電隔離、PCB的合理布局、三防漆、軟件濾波、尖峰電壓抑製網絡、氣隙放電管、安規電容吸收網絡等措施。

　　選型表

GBT-MVG係列通用型

電壓等級（KV)	規格型號	額定容量（kVA）	適配電機功率（KW)	輸出電流（A）	重量（kg)	變頻器尺寸1（W×D×H,mm）	櫃型
6	GBT-MVG0280-06/06C	280	220	27	3300	1800×1600×2550	圖1
	GBT-MVG0350-06/06C	350	250	34	3500
	GBT-MVG0400-06/06C	400	315	39	3500
	GBT-MVG0500-06/06C	500	400	48	3500
	GBT-MVG0630-06/06C	630	500	61	3500	1800×1800×2550	圖2
	GBT-MVG0800-06/06C	800	630	77	4000	1800×1800×2550	圖2
	GBT-MVG0400-06/06B	400	315	39	3500	3200×1200×2702	圖3
	GBT-MVG0500-06/06B	500	400	48	3600
	GBT-MVG0630-06/06B	630	500	61	3800
	GBT-MVG0800-06/06B	800	630	77	4200
	GBT-MVG1000-06/06B	1000	800	96	4800	4575×1200×2730	圖4
	GBT-MVG1250-06/06B	1250	1000	120	5200
	GBT-MVG1600-06/06B	1600	1250	154	5600
	GBT-MVG1800-06/06B	1800	1400	173	6700	5075×1500×2779	圖5
	GBT-MVG2000-06/06B	2000	1600	193	7000
	GBT-MVG2250-06/06B	2250	1800	217	7500
	GBT-MVG2500-06/06B	2500	2000	241	7600
	GBT-MVG2800-06/06B	2800	2250	270	8500
	GBT-MVG3200-06/06B	3200	2500	308	8700
	GBT-MVG3500-06/06B	3500	2800	337	---	----	----
	GBT-MVG3800-06/06B	3800	3150	366	---
	GBT-MVG4500-06/06B	4500	3550	433	---
	GBT-MVG5000-06/06B	5000	4000	481	---
	GBT-MVG5600-06/06B	5600	4500	539	---
	GBT-MVG6250-06/06B	6250	5000	602	---

電壓等級（KV)	規格型號	額定容量（kVA）	適配電機功率（KW)	輸出電流（A）	重量（kg)	變頻器尺寸1（W×D×H,mm）	櫃型
10	GBT-MVG0300-10/10C	300	220	18	3300	2200×1600×2550	圖6
	GBT-MVG0350-10/10C	350	250	20	3300
	GBT-MVG0400-10/10C	400	280	23	3300
	GBT-MVG0450-10/10C	450	315	26	3500
	GBT-MVG0550-10/10C	550	400	32	4300
	GBT-MVG0650-10/10C	650	500	38	4600
	GBT-MVG0800-10/10C	800	630	46	4900
	GBT-MVG0550-10/10B	550	400	32	4500	4000×1200×2652	圖7
	GBT-MVG0650-10/10B	650	500	38	4600
	GBT-MVG0800-10/10B	800	630	46	4900
	GBT-MVG1000-10/10B	1000	800	58	5200
	GBT-MVG1250-10/10B	1250	1000	72	5400
	GBT-MVG1350-10/10B	1350	1120	78	6000
	GBT-MVG1600-10/10B	1600	1250	92	7000	6125×1400×2732	圖8
	GBT-MVG1750-10/10B	1750	1400	101	7500
	GBT-MVG2000-10/10B	2000	1600	116	7600
	GBT-MVG2250-10/10B	2250	1800	130	7800
	GBT-MVG2400-10/10B	2400	2000	139	8000
	GBT-MVG2800-10/10B	2800	2240	162	9100
	GBT-MVG3200-10/10B	3200	2500	185	9500	6575×1500×2779	圖9
	GBT-MVG3500-10/10B	3500	2800	202	9600
	GBT-MVG4000-10/10B	4000	3150	231	10500
	GBT-MVG4500-10/10B	4500	3550	260	11000
	GBT-MVG5000-10/10B	5000	4000	290	12000
	GBT-MVG5250-10/10B	5250	4250	303	13000
	GBT-MVG5500-10/10B	5500	4500	318	---	---	---
	GBT-MVG6200-10/10B	6200	5000	358	---
	GBT-MVG6800-10/10B	6800	5600	393	---
	GBT-MVG7600-10/10B	7600	6300	439	---
	GBT-MVG8600-10/10B	8600	7100	497	---
	GBT-MVG10M5-10/10B	10500	8000	606	---

GBT-MV係列高性能型

電壓等級（KV)	規格型號	額定容量（kVA）	適配電機功率（KW)	輸出電流（A）	重量（kg)	變頻器尺寸1（W×D×H,mm）	櫃型
6	GBT-MVF0280-06/06C	280	220	27	3300	1800×1600×2550	圖1
	GBT-MVF0350-06/06C	350	250	34	3500
	GBT-MVF0400-06/06C	400	315	39	3500
	GBT-MVF0500-06/06C	500	400	48	3500
	GBT-MVF0630-06/06C	630	500	61	3500	1800×1800×2550	圖2
	GBT-MVF0800-06/06C	800	630	77	4000	1800×1800×2550	圖2
	GBT-MVF0400-06/06B	400	315	39	3500	3200×1200×2702	圖3
	GBT-MVF0500-06/06B	500	400	48	3600
	GBT-MVF0630-06/06B	630	500	61	3800
	GBT-MVF0800-06/06B	800	630	77	4200
	GBT-MVF1000-06/06B	1000	800	96	4800	4575×1200×2730	圖4
	GBT-MVF1250-06/06B	1250	1000	120	5200
	GBT-MVF1600-06/06B	1600	1250	154	5600
	GBT-MVF1800-06/06B	1800	1400	173	6700	5075×1500×2779	圖5
	GBT-MVF2000-06/06B	2000	1600	193	7000
	GBT-MVF2250-06/06B	2250	1800	217	7500
	GBT-MVF2500-06/06B	2500	2000	241	7600
	GBT-MVF2800-06/06B	2800	2250	270	8500
	GBT-MVF3200-06/06B	3200	2500	308	8700
	GBT-MVF3500-06/06B	3500	2800	337	---	----	----
	GBT-MVF3800-06/06B	3800	3150	366	---
	GBT-MVF4500-06/06B	4500	3550	433	---
	GBT-MVF5000-06/06B	5000	4000	481	---
	GBT-MVF5600-06/06B	5600	4500	539	---
	GBT-MVF6250-06/06B	6250	5000	602	---

電壓等級（KV)	規格型號	額定容量（kVA）	適配電機功率（KW)	輸出電流（A）	重量（kg)	變頻器尺寸1（W×D×H,mm）	櫃型
10	GBT-MVF0300-10/10C	300	220	18	3300	2200×1600×2550	圖6
	GBT-MVF0350-10/10C	350	250	20	3300
	GBT-MVF0400-10/10C	400	280	23	3300
	GBT-MVF0450-10/10C	450	315	26	3500
	GBT-MVF0550-10/10C	550	400	32	4300
	GBT-MVF0650-10/10C	650	500	38	4600
	GBT-MVF0800-10/10C	800	630	46	4900
	GBT-MVF0550-10/10B	550	400	32	4500	4000×1200×2652	圖7
	GBT-MVF0650-10/10B	650	500	38	4600
	GBT-MVF0800-10/10B	800	630	46	4900
	GBT-MVF1000-10/10B	1000	800	58	5200
	GBT-MVF1250-10/10B	1250	1000	72	5400
	GBT-MVF1350-10/10B	1350	1120	78	6000
	GBT-MVF1600-10/10B	1600	1250	92	7000	6125×1400×2732	圖8
	GBT-MVF1750-10/10B	1750	1400	101	7500
	GBT-MVF2000-10/10B	2000	1600	116	7600
	GBT-MVF2250-10/10B	2250	1800	130	7800
	GBT-MVF2400-10/10B	2400	2000	139	8000
	GBT-MVF2800-10/10B	2800	2240	162	9100
	GBT-MVF3200-10/10B	3200	2500	185	9500	6575×1500×2779	圖9
	GBT-MVF3500-10/10B	3500	2800	202	9600
	GBT-MVF4000-10/10B	4000	3150	231	10500
	GBT-MVF4500-10/10B	4500	3550	260	11000
	GBT-MVF5000-10/10B	5000	4000	290	12000
	GBT-MVF5250-10/10B	5250	4250	303	13000
	GBT-MVF5500-10/10B	5500	4500	318	---	---	---
	GBT-MVF6200-10/10B	6200	5000	358	---	---	---
	GBT-MVF6800-10/10B	6800	5600	393	---	---	---
	GBT-MVF7600-10/10B	7600	6300	439	---	---	---
	GBT-MVF8600-10/10B	8600	7100	497	---	---	---
	GBT-MVF10M5-10/10B	10500	8000	606	---	---	---

　　1：表中所列的外形尺寸為(wei) 標準尺寸，可能會(hui) 和變頻器的實際外形尺寸不同。未標明外形尺寸機型以實物為(wei) 準。

序號	項目	參數	備注
1	使用標準	GB12668.4-2006/IEC 61800-4：2002
2	型號	GBT-MV
3	供貨商及產(chan) 地	SBOBET利记電氣科技股份有限公司產(chan) 地孝感
4	安裝地點	室內(nei)
5	技術方案	多級模塊串聯，交-直-交，高－高方式
6	對電動機要求	普通三相異步電動機
7	變頻器輸入側(ce) 有無熔斷器	有
8	額定輸入電壓/允許變化範圍	3kV/ ± 15 ％， 6kV/ ± 15 ％，10kV/±15％
9	係統輸入電壓	3kV/6kV/10kV
10	係統輸出電壓	0～3kV，0～6kV，0～10kV
11	係統輸出電流	因功率及其現場工況不同而異
12	逆變側(ce) 最高輸出電壓	3.3kV/6.3kV/11kV
13	額定容量		根據用戶要求而定
14	額定輸入頻率/允許變化範圍	50±10%Hz
15	對電網電壓波動的敏感性	不敏感
16	變頻器效率	≥98%	型號不同參數略有差別
17	諧波	<2%< p="">	型號不同參數略有差別
18	可靠性指標(平均無故障工作時間)	30000h
19	輸入側(ce) 功率因數	大於(yu) 95%	型號不同參數略有差別
20	控製方式	V/F控製和矢量控製
21	控製電源	20A，380VAC
22	UPS型式、參數及容量	220VAC 1000VA 30min
23	整流形式及元件參數	3相不可控整流
24	逆變單元形式	H橋逆變
25	傳(chuan) 動象限	二象限
26	電隔離部分是否采用光纖電纜	采用光纖通信型號：HFBR－EUS100 廠家：美國安捷倫(lun)
27	噪聲等級	£70dB
28	冷卻方式	強製風冷
29	冷卻係統故障對變頻器的影響	在允許範圍內(nei) ，報警不跳機
30	過載能力	120％時60s，150％時5s，200％時立即保護
31	變壓器損耗	≤1.5％	型號不同參數略有差別
32	係統總損耗	≤2.0％	型號不同參數略有差別
33	標準控製連接	硬接線
34	模擬量信號（輸入）規格及數量	4-20mA，2 路	根據用戶要求而定
35	模擬量信號（輸出）規格及數量	4-20mA，2 路
36	開關(guan) 量信號（輸入）規格及數量	10（繼電器幹式節點
37	開關(guan) 量信號（輸出）規格及數量	14（繼電器幹式節點
38	操作鍵盤	觸摸屏
39	界麵語言	中文或英文	根據用戶要求而定
40	變頻裝置外形尺寸 (以一拖一 6KV/710KW＜P≤1250KW為(wei) 例)	長 5030mm × 深 1200mm × 高2200mm
41	變頻裝置重量(以一拖一6KV/710KW ＜ P ≤ 1250KW 為(wei) 例)	4000Kg左右
42	盤前維護或盤後維護	盤前維護（可靠牆）
43	是否需要輸出濾波器	不需要
44	是否提供輸出濾波器	不提供
45	售後服務的承諾	24小時內(nei) 響應
