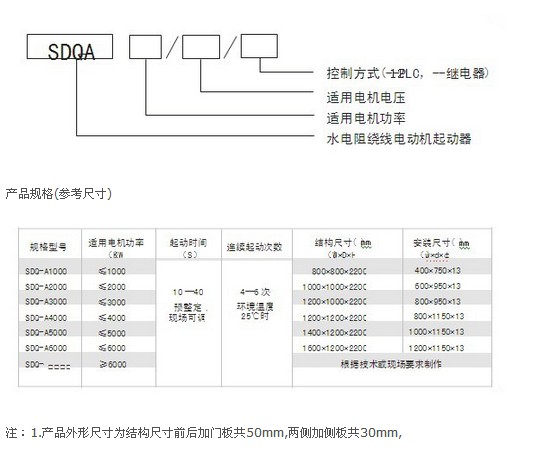

- 型號定義及選型說明
- 技術參數

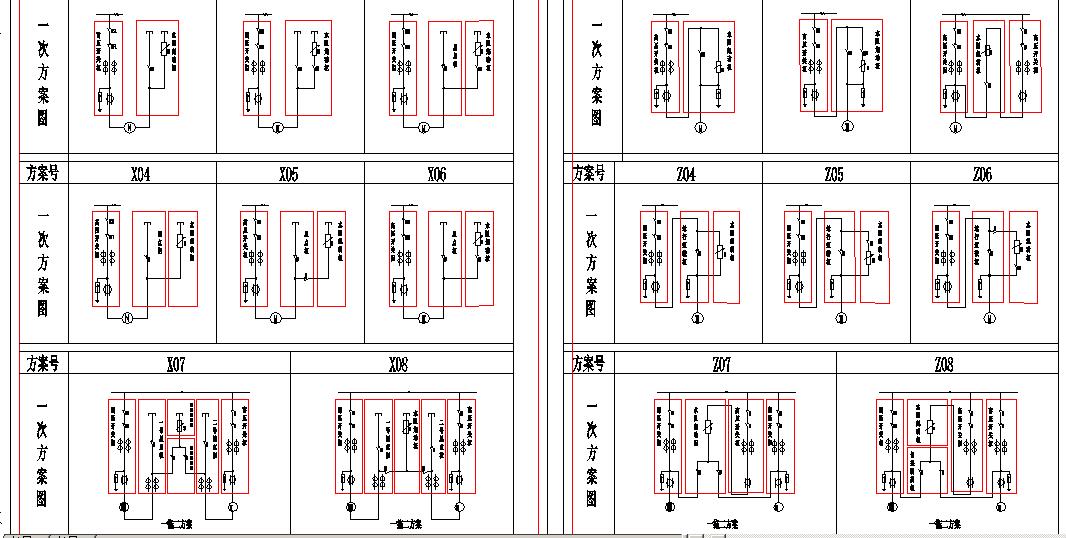

- 一次方案

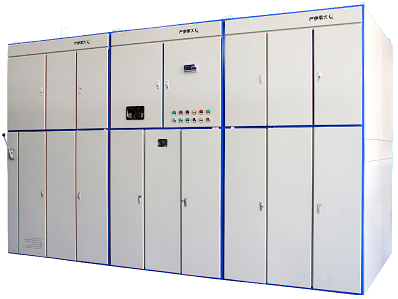

GSDQ係列水電阻軟起動器，主要適用於(yu) 3、6、10KV額定工作電壓，功率範圍在200—30000KW的三相感應式鼠籠型異步、同步電動機的起動與(yu) 保護裝置。將水電阻串接於(yu) 電動機的定子回路中，作降壓限流元件。可廣泛應用於(yu) 建材、冶金、礦山、石油化工、水利等行業(ye) 的球磨機、軋鋼機、破碎機、提升機、風機、水泵等電動機的起動。尤其適用於(yu) 電網容量不足的工礦企業(ye) 。
-
本產(chan) 品是通過機械傳(chuan) 動裝置使串接在電動機定子回路電源側(ce) 或星點側(ce) 的兩(liang) 極板在水電阻中平滑移動,電阻值由最大到小，無級減少直至趨於(yu) 零,達到均勻改變電阻值的目的,從(cong) 而改變水電阻與(yu) 電動機繞組的電壓分配，實現電動機的平滑起動。 工作過程采用可編程控製器(PLC)自動控製完成。
水電阻起動器是靠溶解在水中的離子(電解質)導電的，電解質充滿於(yu) 兩(liang) 個(ge) 平麵極板之間(即水電阻的兩(liang) 個(ge) 電極)，構成一個(ge) 阻值可調的電阻器，它能夠限製電流的流通，自身壓降小，又無感性元件，也就是說，電動機通過GSDQ產(chan) 品的使用，既能降低電動機的起動電流，又使電動機獲得較大的端電壓，且提高了起動時的功率因數，能使電動機100%的起動成功。
其特點有：
起動電流小，額定電流的2-3.5倍(可調);
起動平滑無衝(chong) 擊，延長主電動機及拖動設備的使用壽命;
起動轉矩大，不受電網質量的影響，起動成功率100%;
結構緊湊，自動化程度高，安全可靠，故障率低，節省運行及維護費用;
選用溫度和電流閉環控製，達到起動性能的可重複性和穩定性;
選用通信功能，實施遠程監控;
選用液晶顯示控製屏，實時顯示起動曲線和係統狀態。
-
品種、規格
按用途分:
a.單回路起動器——起動器用於(yu) 單台電動機起動;
b.多回路起動器——起動器可以控製兩(liang) 台或兩(liang) 台以上電動機。(稱一拖二、一拖三)
按水電阻結構分:
a.常規型水電阻——也叫極距可調式水電阻起動櫃。水電阻阻值的改變，主要是靠電子控製電路、拖動電機、機械傳(chuan) 動部件組成的伺服係統，改變兩(liang) 個(ge) 極板間的距離來實現的。
b.熱敏型水電阻——水電阻值的改變，是利用水電阻的負溫度特性，靠電動機的起動電流使水電阻液溫度升高，阻值變小來實現的。
按接線方式分:
a.接星點型——電機定子Y型接法，可引出6個(ge) 接線端子，水電阻接於(yu) 中性點側(ce) 。
b.串主回路型——適用於(yu) 電動機定子三角形或星型接法，引出3個(ge) 接線端子，水電阻起動櫃連接於(yu) 高壓開關(guan) 櫃的出線端，電動機連接於(yu) 水電阻起動櫃的出線端。
按電動機功率分:表1
型號
適用電機功率（KW）
外型尺寸 （W×D×H）
安裝尺寸（w×d×φ）
備 注
GSDQ-1000
≤1000
1400×1300×2650
1000×1250×13
單麵櫃
GSDQ-1500
≤1500
1400×1450×2650
1000×1400×13
單麵櫃
GSDQ-2000
≤2000
1600×1450×2650
1200×1400×13
單麵櫃
GSDQ-3000
≤3000
800×1450×2650
400×1400×13
三麵櫃
GSDQ-4000
≤4000
1000×1450×2650
600×1400×13
三麵櫃
GDSQ-5000
≤5000
1100×1600×2650
700×1550×13
三麵櫃
GSDQ-6000
≤6000
1200×1600×2650
800×1550×13
三麵櫃
GSDQ-7000
≤7000
1200×1800×2650
800×1750×13
三麵櫃
GSDQ-8000
≤8000
1200×2050×2650
800×2000×13
三麵櫃
GSDQ-9000
≤9000
1400×2050×2650
1000×2000×13
三麵櫃
GSDQ-10000
≤10000
1400×2250×2650
1000×2200×13
三麵櫃
GSDQ-12000
≤12000
1600×2250×2650
1200×2200×13
三麵櫃
GSDQ-14000
≤14000
1600×2500×2800
1200×2450×13
三麵櫃
GSDQ-16000
≤16000
1800×2500×2800
1400×2450×13
三麵櫃
GSDQ-18000
≤18000
1800×2700×2800
1400×2650×13
三麵櫃
GSDQ-20000
≤20000
1400×2550×2800
1000×2500×13
六麵櫃
GSDQ-
＞20000
根據技術或現場要求另行設計製作
1.選用水阻櫃帶隔離刀閘的方案時，每套加寬200mm,裝配隔離刀閘操作機構；
2.產(chan) 品外形總尺寸要在結構尺寸上另加前後門板厚度共約50mm，兩(liang) 端加隔板厚度共約30mm；
3.以上尺寸適用一般負載，當負載較重(比如磨機，燒結風機)時，按電動機功率提高一檔選配；
4.需要與(yu) GG－1櫃型並櫃時，櫃體(ti) 高度可選2800mm；
5.需要與(yu) KYN28型櫃並櫃時，櫃體(ti) 高度可選2300mm，但平麵尺寸要按電動機功率加大一檔選配；
6.星點櫃和短接櫃需另行訂貨，櫃體(ti) 尺寸寬1000mm或1100mm，並櫃時深度、高度與(yu) 水阻櫃配套；
-
a ) 適用電機工作電壓等級Ue： 3KV、6KV、10KV b ) 介電強度:1min工頻耐壓見標準DB42/T542-2009;
c ) 起動電流倍數(起動流/額定電流)：(2.0~4 )Ie可根據負載設定;
d ) 起動電網壓降：相對全壓不大於(yu) 5~10%Ue;
e ) 起動時間：10~100S範圍內(nei) 可調整;
f ) 連續起動次數：不少於(yu) 3次;
g ) 水電阻液正常工作溫度：0~70℃。
h ) 跳閘保護措施:①起動超時;②電阻液溫超85℃。
注：1 ) 起動電流倍數，根據用戶要求和電機及負載情況確定。
2 ) 起動時間根據電機功率大小、啟動電流大小及負載情況確定。
技術特性
a ) 可調性好，能根據設備負載情況現場調配起動電流，達到最佳起動效果。這是其他定規格、定匝數、定阻抗的電抗器、自藕變壓器等起 動設備無法比擬的。
b )可恢複性好，水箱熱容量大，能連續起動，不會(hui) 燒毀，維護簡單。就算電阻液蒸發，也可補充清水恢複其性能。
c )無諧波汙染：本裝置的使用不會(hui) 產(chan) 生高次諧波，免除對電網的汙染。
執行標準高壓開關(guan) 設備和控製設備標準共用技術要求 GB/T11022-1999 IEC60694∶1996 3.6-40.5KV交流金屬封閉開關(guan) 設備和控製設備 GB3906-2006 IEC298∶1990 水電阻起動器 DB42/T542-2011
使用環境條件
a ) 周圍環境溫度：一般0~45℃;帶加熱裝置的：-20~45℃;
b ) 海拔高度不超過2000m;
c ) 空氣相對濕度不大於(yu) 90%(溫度25℃);
d ) 在沒有沼氣爆炸性混合物的場所;
e ) 在無顯著搖動和衝(chong) 擊振動的地方;
f ) 與(yu) 水平麵的安裝傾(qing) 斜度不超過5°;
g ) 在無破壞絕緣、無腐蝕性的氣體(ti) 的環境中;
h ) 有防雨防雷設施;
i ) 空氣環境汙染等級3級;
工作條件
a ) 安裝類別：Ⅱ類;
b ) 使用類別：AC-3;
c ) 工作電壓Ue：3KV、6KV、10KV;
d ) 控製電源：AC 380V 三相四線 50/60Hz(VV-1000 4*2.5mm2);
e ) 適用電機型式：鼠籠式異步電動機、同步電動機;
f ) 適用電機功率：200~30000KW及以上;
g ) 允許起動電阻液溫度：0~70℃，最高工作電阻液溫度小於(yu) 85℃;
h ) 允許起動電阻液液位範圍：最高液位離水箱上沿口大於(yu) 10cm，最低液位離水箱上沿口25cm。
-
