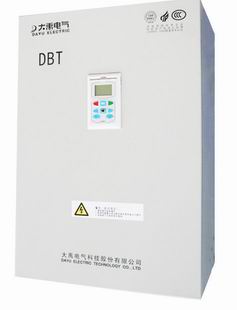

DBT15係列低壓變頻器
DBT15係列矢量控製低壓變頻器
- 詳細描述
- 原理及特性

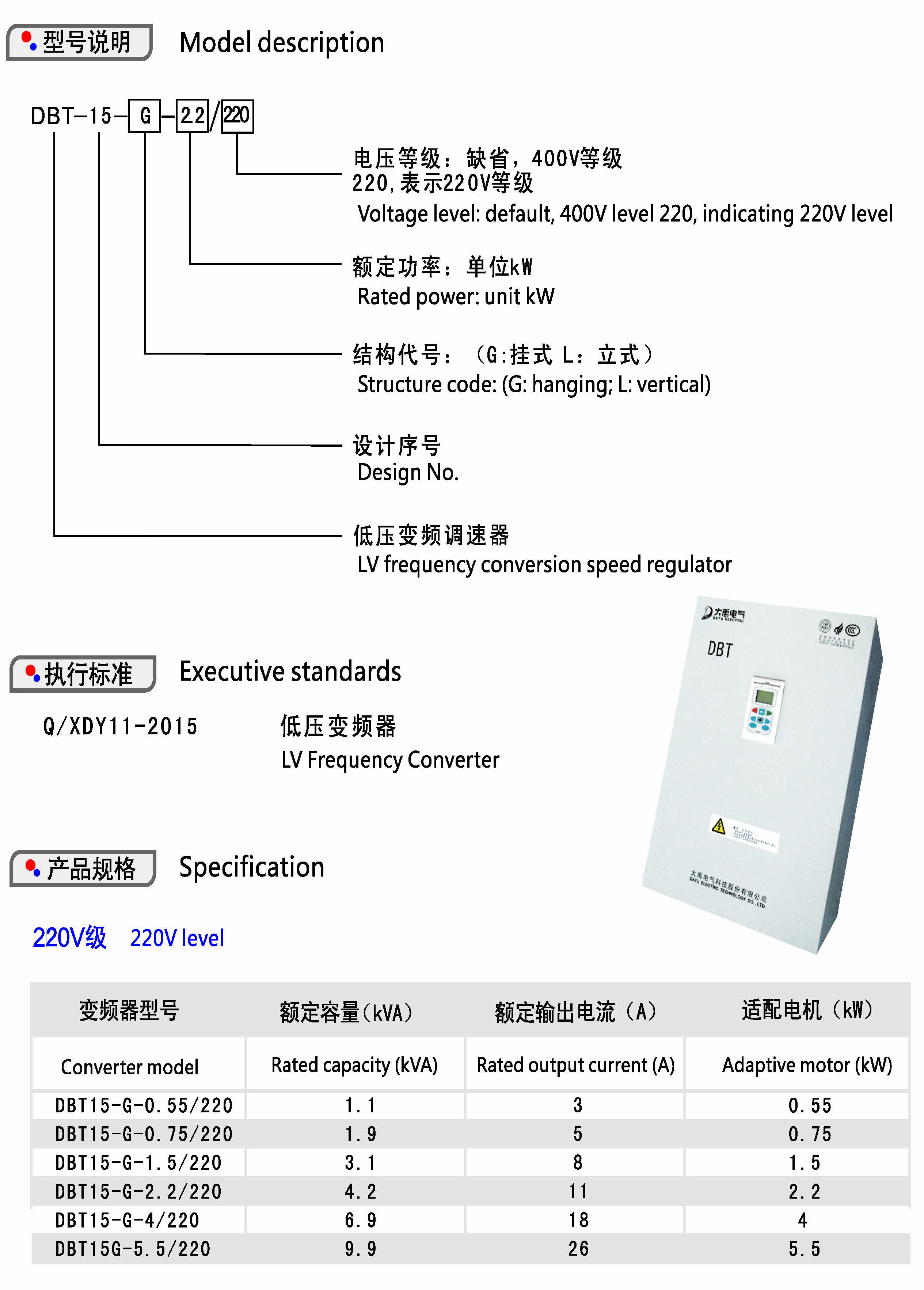

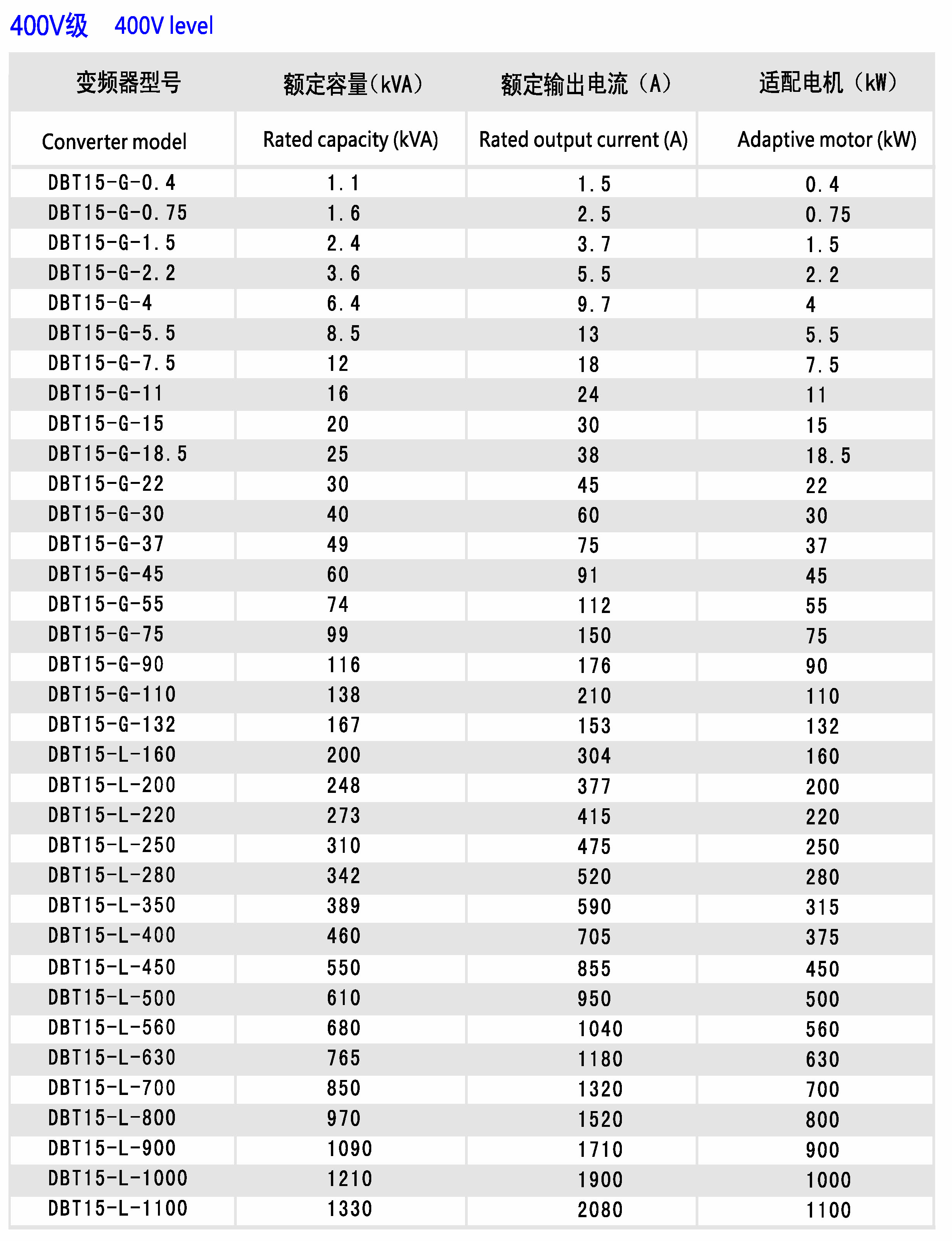

- 型號定義及選型說明
- 技術參數
- 一次方案
可廣泛應用於(yu) 冶金、石油、化工、紡織、電力、建材、煤炭、醫藥、食品、造紙、塑料、印染、起重、線纜、洗滌、供水、暖通、汙水處理等行業(ye) 中的拉絲(si) 機、攪拌機、擠出機、卷繞機械、壓縮機、風機泵類、研磨機、傳(chuan) 送帶、提升機、離心機等設備。
-
特性:
■ 高性能優(you) 化空間電壓矢量V/F算法，效率高、噪音低、電磁幹擾小;
■ 1.5~18.5KW內(nei) 置製動單元，隻需配置製動電阻即可;
■ 雙極性帶修正功能的高性能PID，方便用於(yu) 閉環控製;
■ 轉速跟蹤起動功能，離心機、脫水機可以隨時起動;
■ 中文顯示操作麵板，具有良好的人機對話界麵;
■ 達到180%的低頻力矩輸出，轉矩控製精度±5%;
■ 豐(feng) 富的擴展卡實現行業(ye) 解決(jue) 方案：IO擴展卡、通訊卡和PG卡;
■ 8段的簡易PLC、多段速及PID控製、擺頻控製;
■ 提供多功能的8路數字量輸入、2路模擬量輸入、 2路繼電器輸出、2路模擬量輸出、1路高速脈衝(chong) 輸入、 1路高速脈衝(chong) 輸出;
■ 獨創的“快速調試”功能，方便用戶在最短時間內(nei) 完成變頻器的設置和實現變頻器的運行。
-
-
項 目
指 標 描 述
輸入
額定電壓
AC 380V±10%、AC660V±10%
額定頻率
50/60HZ ± 5%
最低輸入工作電壓
AC 300V
最高輸入工作電壓
AC 500V
輸出
輸出電壓
AC 0～380V ± 5%
輸出頻率範圍
V/F控製：0.00～650.00Hz
矢量控製：0.00～200.00Hz
基
本
規
範
電機控製模式
無傳(chuan) 感器 V/F控製、有傳(chuan) 感器 V/F控製、無傳(chuan) 感器矢量控製、有傳(chuan) 感器矢量控製、V/F分離控製
V/F曲線
用戶自定義(yi) V/F曲線、線性V/F曲線、3種降轉矩性曲線和2種升轉矩曲線
起動轉矩
0.50HZ時≥150%額定轉矩
過載能力
150%額定電流1分鍾
輸出頻率分辨率
0.01Hz
自動節能運行
根據負載情況，自動優(you) 化V/F曲線，實現自動節能運行
自動電壓調整(AVR)
當電網電壓在一定範圍內(nei) 變化時，能自動保持輸出電壓恒定
自動載波調整
可根據負載特性和環境溫度，自動調整載波頻率（2KHz～12KHz）
隨機PWM
調節電機運行時的音色，較小運行噪音
多段速功能
16段預置速功能
多段速方式
編碼選擇，直接選擇、疊加選擇和個(ge) 數選擇方式
運行命令通道
操作麵板給定、控製端子給定、通訊給定，可通過操作器切換
頻率給定通道
操作麵板、通訊、UP/DOWN調節值、AI1、AI2、PFI、多段速、麵板電位器、PFI
加減速方式
直線加減速、S曲線加減速
加減速時間
0.1～60.0s
能耗製動能力
15KW及以下功率等級內(nei) 置製動單元，使用外置製動電阻
直流製動能力
製動時間：0.0～60.0s，製動電流：0.0～100.0%額定電流
脈衝(chong) 頻率輸入
最高輸入頻率：50KHZ
脈衝(chong) 頻率輸出
0～50KHZ的脈衝(chong) 方波信號輸出，可編程
模擬輸入
2路模擬信號輸入，分別可選0/4～20mA或0～5/10V
模擬輸出
2路模擬信號輸出，分別可選0/4～20mA或0～5/10V
數字輸入
8路源漏型可選的多功能數字輸入
數字輸出
2路源漏型可選的多功能數字輸出；2路多功能繼電器輸出
通訊
內(nei) 置RS485通訊接口，支持Modbus協議、USS指令
過程PID調節器
內(nei) 置PID調節功能，適合自動調節工藝使用場合
休眠和喚醒
具有休眠和外部喚醒功能
參數顯示和設置
在待機狀態下能通過液晶人機界麵修改內(nei) 部參數和監視內(nei) 部所有參數和狀態
保護功能
過流、過壓、欠壓、輸出缺相、輸出短路、過熱、電機過載、外部故障、模擬輸入掉線、失速防止等
選配件
製動組件、遠程控製盒、數字I/O擴展板、編碼器扣板、模擬輸入擴展板、帶參數複製功能或電位器的操作麵板、操作麵板安裝盒、操作麵板延長線、輸入輸出電抗器、電磁幹擾濾波器、液晶顯示麵板等
執行標準
GB/T 12668-2002 調速電氣傳(chuan) 動係統
IEC 61800-3.5/6 電磁發射和電磁抗擾性
IEC61000 電磁兼容性
環
境
使用場所
海拔低於(yu) 2000米，室內(nei) ，不受陽關(guan) 直曬，無塵埃、腐蝕性氣體(ti) 、可燃性氣體(ti) 、油霧、水蒸氣、滴水、鹽霧等場合
工作環境溫度/濕度
-10～+40℃/20～90%RH，無水珠凝結
存儲(chu) 溫度
-20～+60℃
振動
小於(yu) 5.9m/s(0.6g)
結構
防護等級
IP20
冷卻方式
強製風冷，自動風扇控製
-
