DGQ係列（交流電動機）低壓固態軟起動器
3
- 詳細描述
- 原理及特性
- 型號定義及選型說明

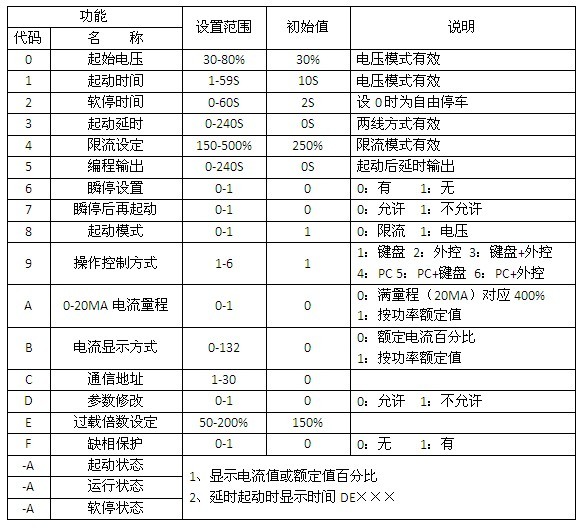

- 技術參數

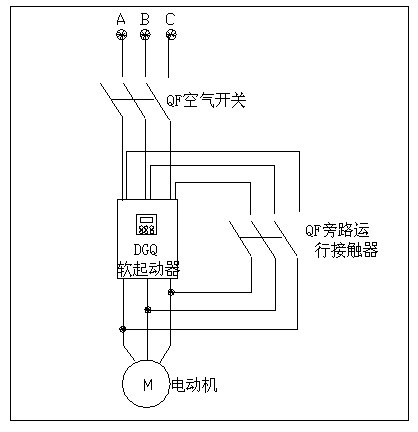

- 一次方案
DGQ-C係列智能軟起動控製裝置是專(zhuan) 門為(wei) 各種行業(ye) 中不同功率的低壓異步電動機的起停而設計的。該裝置控製係統以DSP為(wei) 控製核心，采用電機控製算法理論及電力電子技術，實現了裝置全數字化自動控製，使它具有很強的抗幹擾能力，不會(hui) 產(chan) 生無故障停機現象。為(wei) 了增加裝置的適用性、方便性，係統設計了交流接觸器旁路運行及無交流接觸器本機運行方式可供選擇，在起動方式上它具有電壓斜坡起動、限流起動等多種方式，而停機方式有自由停機、軟停機、刹車製動可供選擇，可適應各種載荷電機的控製需要。
DGQ-C係列智能軟起動控製裝置可以針對不同的載荷類型設定不同的起動及停止參數，以最佳的起動效果來起動電機。通常情況下將電機的起動電流控製在額定電流的三倍左右。並且該裝置還具有斷相、堵轉、電流不平衡、過壓、欠壓、短路、過熱保護等完善的保護功能。不僅(jin) 有效地保護了電機，延長了負載係統與(yu) 電機的使用壽命，而且還能消除電機起動時對廠用電網的衝(chong) 擊。
-
固態軟起動器以CPU為(wei) 管理中心、ASIC專(zhuan) 用集成電路為(wei) 核心組成的控製係統和晶閘管(可控矽)等電子元件組成，由微處理器發出“觸發”脈衝(chong) 加到六隻晶閘管的觸發極上，以控製晶閘管的導通角，使晶閘管的輸出電壓、電流受“觸發”脈衝(chong) 的相位角控製，因此可以用微處理器控製晶閘管的輸出電壓，由零緩慢地升至全壓，而使電動機轉速由零升到額定轉速，實現電動機的軟起動。
DGQ-c係列電動機軟起動器產(chan) 品特點：
◆控製係統采用人性化的設計，具有友好的中文顯示人機界麵和多種組合控製操作模式，顯示清晰，操作簡單，極大的方便了用戶的使用;
◆采用哈佛總線及整體(ti) 化設計，減少係統連線，DSP芯片生產(chan) 工藝采用SMT貼片技術，整機出廠前進行了高溫老化及振動實驗，保證了可靠的產(chan) 品質量;
◆具有多種起動方式，電壓斜坡式起動方式可得到最佳的輸出轉矩;恒流起動方式可限製最大起動電流，但起動時間稍長。具體(ti) 方式可根據現場狀況進行選擇;
◆具有完善的保護功能：缺相、起動過流、運行過載、欠載、過熱和起動時間過長等十二項保護;並具有故障斷電保存及字符提示功能，便於(yu) 查找故障原因;
◆ 具有自由停車、軟停車和刹車製動等多種停車方式可供選擇。輸入輸出控製點可根據需要現場編程，以滿足不同場合下的使用需要;
◆起動電流倍數、起動時間、起始電壓等參數可根據不同負載進行調整，以減少起動損耗，達到最佳起動效果，平穩起動電機及拖動負載;
◆具有RS-485通訊功能及0-20mA標準模擬電流輸出，係統與(yu) 上位機可進行雙向通訊，以適應外圍設備監控;
◆具有性能可靠，安裝、操作、使用簡便等特點。
-
產(chan) 品型號說明
DGQ – C - 075
| | |
| | | 額定功率：075表示75KW產(chan) 品係列：
| | C係列 (帶RS485通訊,中文顯示)
| 低壓固態軟起動器
產(chan) 品規格
型號
適用電機
起動時間
（S）
起動電流（A）
功率（KW）
電流（A）
電壓（V）
DGQ-C-075
30-75
150
380
10-99S
可調
空載≤1.5Ie
輕載≤2.5Ie
重載≤3.5Ie
DGQ-C-100
75-100
200
DGQ-C-200
100-200
400
DGQ-C-300
200-300
600
DGQ-C-400
300-400
800
DGQ-C-500
400-500
1000
-
-
