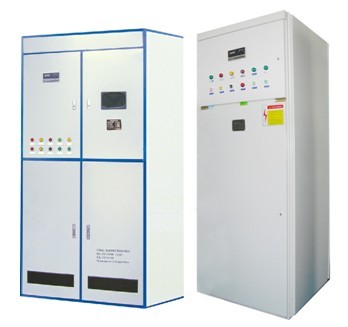

SDQ係列水電阻軟起動器
01
- 詳細描述
- 原理及特性

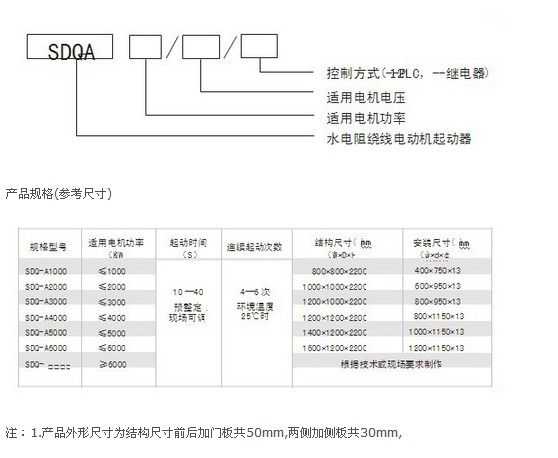

- 型號定義及選型說明
- 技術參數

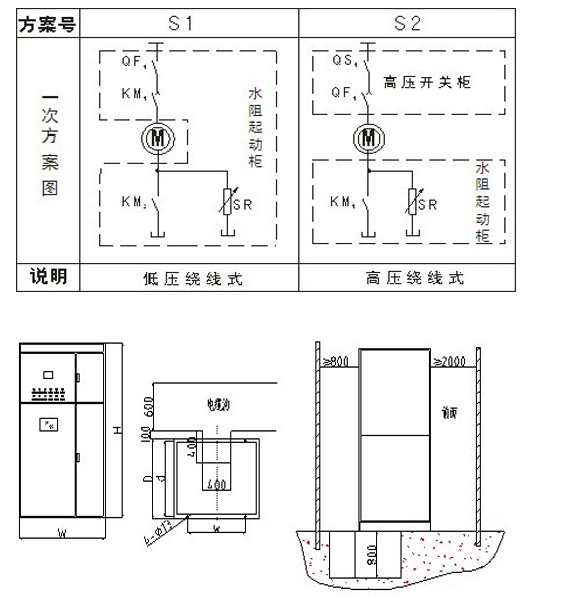

- 一次方案
SDQ係列水電阻軟起動器，主要適用於(yu) 三相交流50Hz，額定工作電壓為(wei) 380V 、3KV、6KV、10KV，額定功率75KW以上的繞線式異步電動機的軟起動裝置。
將水電阻串接於(yu) 電動機的轉子回路中，通過調節轉子電阻改變電機起動電流。可廣泛應用於(yu) 建材、冶金、礦山、石油化工、水利等行業(ye) 的球磨機、軋鋼機、破碎機、提升機、風機、水泵等電動機的起動。尤其適用於(yu) 電網容量不足的工礦企業(ye) 。
-
本裝置在繞線式電動機轉子回路中串入特製的水電阻，利用機械傳(chuan) 動裝置，均勻改變電阻液中兩(liang) 極板之間的距離，使阻值由大無級減小直至為(wei) 零，從(cong) 而使電動機均勻加速，平穩起動至額定轉速，最後切除，完成起動過程。
SDQ-A係列水電阻起動櫃串接於(yu) 電動機的轉子回路中，變轉子電阻起動。轉子回路增加適當電阻值以後，一方麵減小了起動電流，可以控製在1.2Ie以下。另一方麵轉子回路串水電阻可增大起動轉矩，提高了電動機拖動能力，從(cong) 而縮短起動時間，減少了電動機的發熱。
本裝置起動電流小(Iq≤1.5Ie)，起動成功率高，起動平穩、無衝(chong) 擊，運行可靠，操作方便，占用場地少。
-
-
使用環境條件：
周圍環境溫度：一般0-45℃;帶加熱裝置的： -20-45℃;
海拔高度不超過2000m; 空氣相對濕度不大於(yu) 85%(溫度25℃);
在沒有煤氣爆炸性混合物的場所;
在無顯著搖動與(yu) 衝(chong) 擊振動的地方;
與(yu) 水平麵的安裝傾(qing) 斜度不超過5°;
在無破壞絕緣的氣體(ti) 或蒸汽的環境中;
室內(nei) 能防止滴水的地方;
空氣環境汙染等級3級;
工作條件：
安裝類別(過電壓類別)：SDQ-A係列Ⅱ類;SDQ-B係列、SDQ-R係列Ⅲ類;
使用類別：SDQ-A係列AC-2;SDQ-B係列、SDQR係列AC-3;
控製電源Us：AC 380V 三相四線 50/60Hz(VV-1000 4*2.5mm2);
允許起動電阻液溫度：0-70℃;
允許起動電阻液液位範圍：最高液位離水箱上沿口8cm，最低液位離水箱上沿口16cm;
執行標準
低壓成套開關(guan) 設備和控製設備 GB/T14048.1-2006; IEC947-1∶1988; GB 7251.1-2005; IEC439-1∶1992 水電阻起動器 Q/XDY02-2007
