1.前言

　　本案例來源於(yu) 我公司服務的山東(dong) 成達新能源科技有限公司的重油催化裂化裝置電氣項目。由於(yu) 主風機組在催化裂化中的關(guan) 鍵作用，主風機組的控製和保護一直為(wei) 人們(men) 所關(guan) 注，尤其是大型軸流風機，其穩定工況區的限製既多又嚴(yan) ，而且一旦故障，經濟損失慘重，所以軸流風機的控製和保護一直是自控設計中的重點和難點。

　　2.概要方案

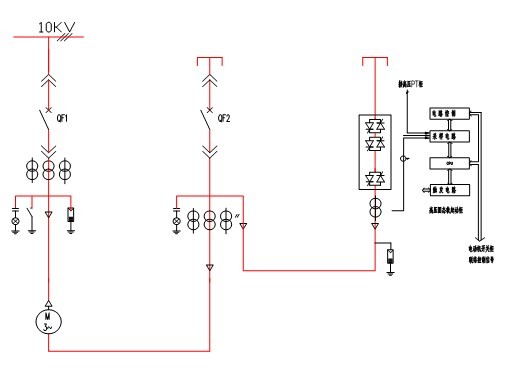

　　該項目的電機為(wei) 一台14000KW的10KV電機,額定電流：914A。要求起動電流為(wei) 額定電流的2.5倍。拖動負載是油催化裂化項目主抽風機。客戶提到的保護功能有：高壓電源缺相，欠壓保護起動過流，起動超時，起動失載、晶閘管故障保護。其餘(yu) 要求：必須有標準RS-485通訊接口。二次控製電源為(wei) AC380/220V。產(chan) 品顏色為(wei) ：RAL7032。該公司最終選定的是我公司GGQ係列高壓固態軟起動裝置， 根據客戶要求我們(men) 擬定的一次方案圖如下：

　　率發電機組負載測試裝置。

　　3.總體(ti) 方案及工作原理

　　總體(ti) 方案是軟起櫃(2200*1500*2300)和星點櫃(1000*1500*2300)並櫃，星點櫃在右側(ce) ，星點櫃裝三隻電流互感器(型號、變比與(yu) 開關(guan) 櫃一致)做電動機差動保護用，軟起櫃器單獨安裝一隻電流互感器做軟起電流檢測使用，該套產(chan) 品總尺寸為(wei) 3200*1500*2300(寬*深*高)。

　　其工作流程如下：

　　運行櫃斷路器QF1工位合閘，送起動信號給軟起櫃，軟起櫃接到起動信號，軟起櫃執行軟起過程，起動過程中無異常情況送合閘指令給星點櫃QF2合閘。星點合閘給出反饋信號至軟起櫃，起動完畢。當起動出現異常時，在起動過程中跳運行櫃，排除異常現象後，等待間隔時間後再重新按上述工作流程起車，直至軟起成功，軟起結束。

　　4.運行情況

　　自GGQ係列高壓固態軟起動裝置在該公司投入使用後，主抽風機各項運行參數都在正常範圍之內(nei) ，電機實現了軟起動，減小了大電機起動對電網的衝(chong) 擊，符合相關(guan) 技術標準要求，減小了電機起動時產(chan) 生的衝(chong) 擊力，有效的延長了電機的壽命,滿足客戶提出的各項保護功能,風機故障率大幅降低，提高了設備運行的安全可靠性，設備維護工作量減少。
